名称:电容式涡街流量计
编号:Pro20072411851
型号:
询价:0550-7045818
厂商:
时间:2011/3/30 11:12:33
购买:

电容式涡街流量传感器的探头是由一对差
动电容组成。旋涡发生体产生的旋涡作用力交
替作用在探头两侧,使探头内的差动电容发生
差值变化,经放大器转换成流量电脉冲信号。
独特的内部结构使探头具有良好的抗振性能和
可测***小流量。探头电容极板的基体采用进口
陶瓷在一千多度的高温下成型,故抗高温特性
好,核心部件的工艺、结构与国内外检测元件
有着本质上的差异,可靠性更高。
智能传感器具有气、液通用性,通频带自
动跟踪,无须电位器或拨动开关调整频带和灵
敏度,无零漂移,量程自由设定,真正实现了
现场免调试。该电路对不同振动频率有抑制作
用,增强抗振性能、有线性化功能,其综合性
能均优于国内外同类产品。
若设计流量与实际工况流量偏离较大时,
会使流量计无法正常工作 , 大多数情况下 CN321
可以在不改变管道的情况下,更换同一规格的
喷嘴型涡街流量计即可。

·工作温度范围宽
·良好的抗振性能
·下限流速低
·量程更宽
·规格齐全
·高精度

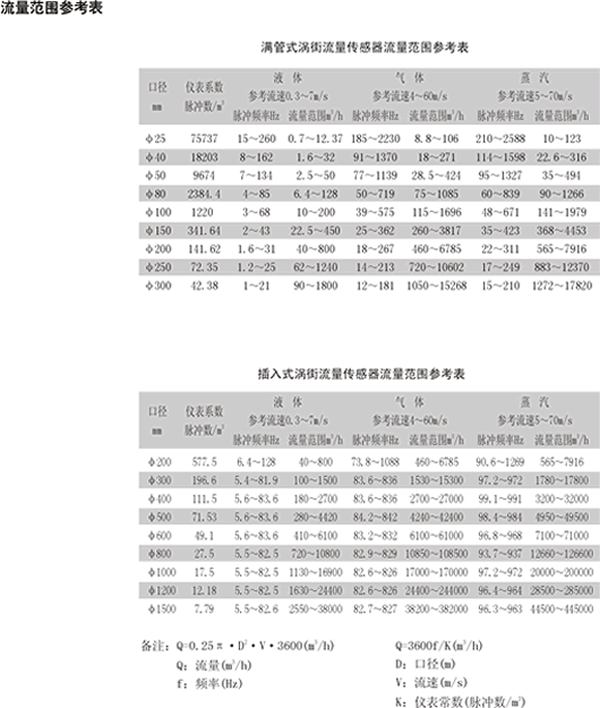

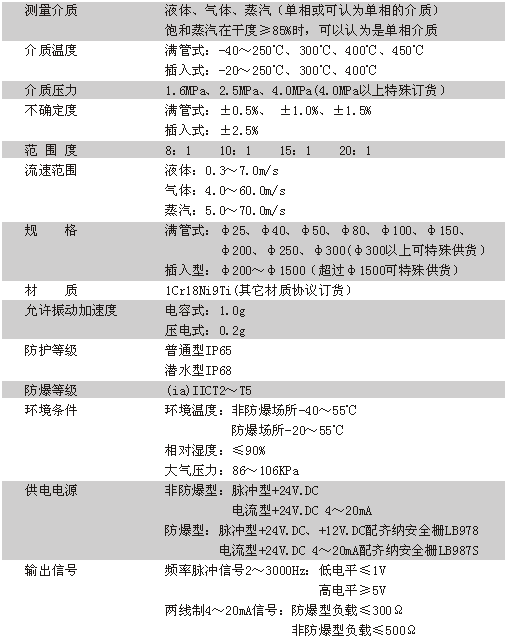

技术参数

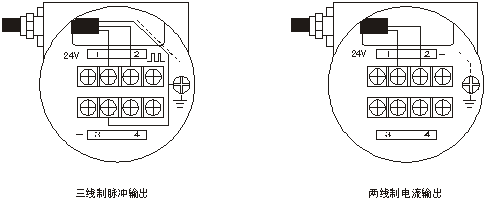

电气连接

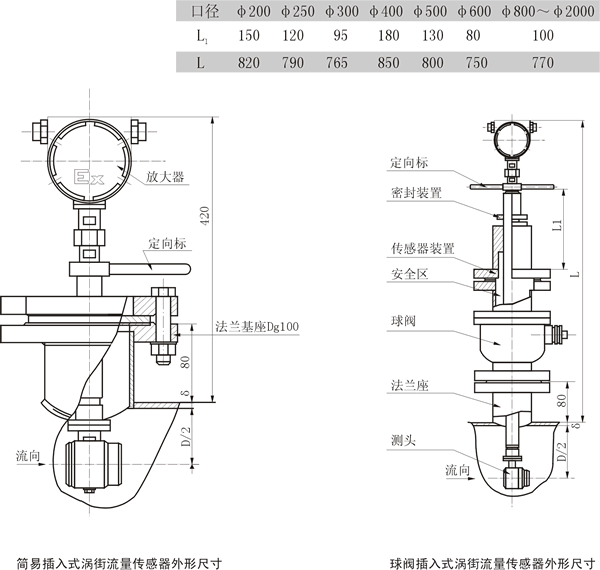

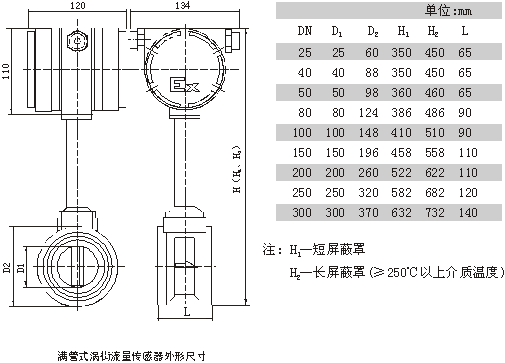

安装尺寸


安装条件

·传感器应水平或垂直安装(流体的流向自下
而上)在与公称通径相应的管道上。

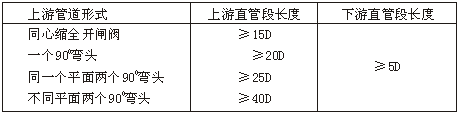

·传感器上游和下游应配置一定长度的直管
段,其长度应满足下表要求。
·在传感器的上游侧不应设置流量调节阀。
·如上游直管段长度不能满足要求,建议用
户在上游管道中安装流体整流器。

·传感器不要安装在有强烈振动的
管道上,以免影响精度,如在有振动的
管道上安装使用时,可采用如下措施来减
小振动带来的干扰。
1 、在传感器上游 2D 处加装固定支撑点;
2 、在满足直管段要求前提下,加
装软管过度。
·传感器安装在高温管道上时,变
送器须***垂直向下安装。

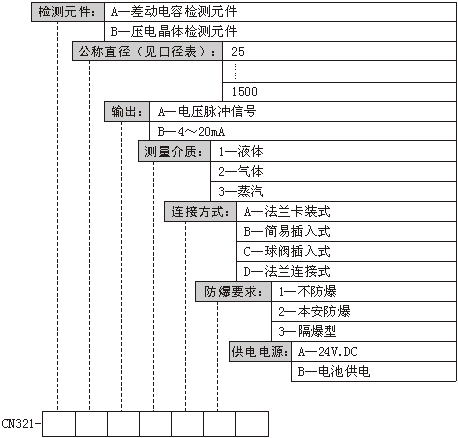

如何订货
