| 名称：铠装热电阻电偶 | | | 编号：Pro20072314480 | | 型号： | | 询价：0550-7045818 | | 厂商： | | 时间：2011/3/30 14:49:18 | 购买： | |  | | |
 |
|
概述 |
|
铠装铂电阻作为一种温度传感器，它比装配式铂电阻直径小，易弯曲，适宜安装在管道狭窄和要求快速反应、微型化等特殊场合。其可对-200~600℃温度范围内的气体、液体介质和固体表面进行自动检测，并且可直接用铜导线和二次仪表相连接使用，由于它具有良好的电输出特性，可为显示仪、记录仪、调节器、 扫描器、数据记录仪以及电脑提供准确的输入值。
铠装电阻外保护管采用不锈钢，内充满高密度氧化物质绝缘体，因此它具有很强的抗污染和优良的机械强度，适合安装在环境恶劣的场合。
铠装铂电阻通常由铠装铂热电阻感温元件、安装固定装置和接线装置等主要部件组成。 |
 |
|
|
特点 |
|
·热响应时间少，减小动态误差；
·直径小，长度不受限制；
·测量精度高；
·进口薄膜电阻元件，性能可靠稳定； |
|
|
工作原理 |
|
| 铠装热电阻是利用物质在温度变化时，其电阻也随着发生变化的特征来测量温度的。当阻值变化时，工作仪表便显示出阻值所对应的温度值。 |
|
|
主要技术参数 |
|
产品执行标准
IEC751
JB/T8623-1997
JB/T8622-1997 |
|
|
常温绝缘电阻 |
|
| 热电阻在环境温度为15—35°C，相对湿度不大于80%，试验电压为10—100V（直流）电极与外套管之间的绝缘电阻>100MΩ。 |
|
|
偶丝直径材料 |
|
|
|
|
|
|
|
φ2 |
|
|
φ3 |
|
φ4 |
|
φ5 |
|
φ6 |
|
φ8 |
|
双支式 |
φ3 |
|
φ4 |
|
φ5 |
|
φ6 |
|
φ8 |
|
|
测量范围及允差 |
|
| 型 号 |
分 度 号 |
测温范围°C |
精度等级 |
允 差 |
| WZPK |
Pt100 |
-200-+500 |
A级 |
±（0.15+0.002 ltl） |
| WZPK |
Pt100 |
-200-+500 |
B级 |
±（0.30+0.005ltl） |
|
|
热响应时间 |
|
| 套管直径 |
热响应时间 |
| Ф3 |
≤3 |
| Ф4 |
≤5 |
| Ф5 |
≤8 |
| Ф6 |
≤12 |
| Ф8 |
≤15 |
|
|

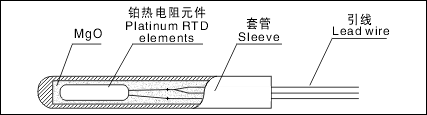

测量端结构形式 |
|
|
|

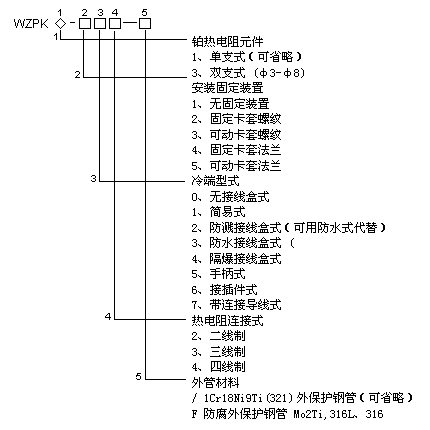

型号命名方式 |
|
