名称:HSD-3 电流传感器
编号:Pro2008515102419
型号:
询价:0550-7045818
厂商:
时间:2011/3/31 10:26:08
购买:

一、概述
    YWG系列霍尔效应传感器,可以测量任意波形的电流和电压,输出端能真实地反映输入端电流或电压的波形参数。针对霍尔效应传感器普遍存在温度漂移大的缺点,采用补偿电路进行控制,有效地减少了温漂对测量精度的影响,确保测量准确;具有精度高、安装方便、售价低的特点。
YWG系列霍尔效应传感器广泛应用于变频调速装置、逆变装置、UPS电源、通信电源、电焊机、电力机车、变电站、数控机床、电解电镀、微机监测、电网监控等需要隔离检测电流电压的设施中。

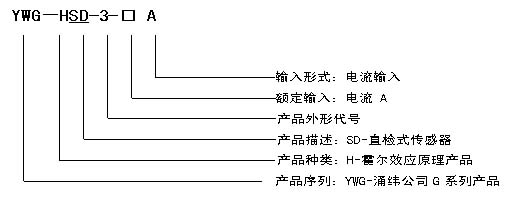

二、产品命名方法

三、原理
    YWG-HSD系列电流传感器是一种原边与副边高度电隔离,副边真实反映被测直流、交流、脉动电流等原边波形的传感器。它具有反应时间快、过载能力强、温度特性好、输出连续可调、性能稳定等优点。
四、 技术性能指标


测量范围
2IN
频率特性
0~10kHz
过载能力
20IN
绝缘耐压
AC2.0kV/min·1mA
精度等级
<1.0%IN
工作环境
0~45
线性度
优于0.2%
工作电源
±12V~±15V,+12V,+15V
失调电压
小于±20mV
电源耗电
30mA
温度漂移
优于±100ppm/℃
阻燃特性
UL94-VO
反应时间
小于10us
内置电源浪涌、极性反接保护;

 五、执行标准
    QB/441600 17 113-2002
 六、型号及参数
型        号
输 入/输 出
引  脚  接  线
YWG-HSD-3-100A
0~100A/0~4V
  1: 正工作电源端
2: 负工作电源端
3: 测量输出端
4: 公共接地端

YWG-HSD-3-200A
0~200A/0~4V
YWG-HSD-3-300A
0~300A/0~4V
YWG-HSD-3-400A
0~400A/0~4V
YWG-HSD-3-500A
0~500A/0~4V

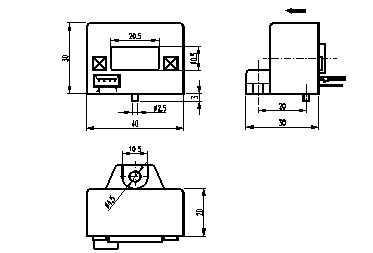

七、外形图

八、注意事项
   1.工作电源、输出端须***正确连接,不能错接;
2.对于两个电位器,请不要随意调整,若需调校,用小螺丝刀缓慢旋转至所需精度即可;
3.原边母线的温度不应超过60℃;
4.当电流母线填满原边穿线孔时,获得***佳的测量精度;
5.使用环境应无导电尘埃和无腐蚀金属和破坏绝缘的气体存在,海拔高度小于2500米;
6.测直流电流时,电流方向与产品外壳上所标示的箭头同向时,才能得到正向输出。
