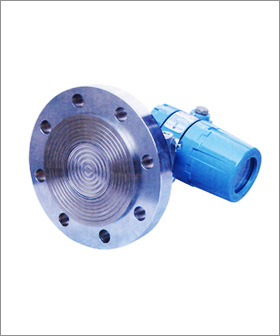

名称:1151lt型法兰式液位变送器
编号:Pro200723162453
型号:
询价:0550-7045818
厂商:
时间:2011/3/30 16:25:42
购买:

六、1151lt型法兰式液位变送器
1151lt型法兰式液位变送器的安装法兰标准按ansi,法兰有3″和4″规格,
法兰等级分为150lb(2.5mpa)及300lb(5.0mpa),法兰安装尺寸见下图表
。如用户采用gb9116-88标准,则dn=80、100、pn =2mpa请注明。
接液膜片材料有316l、哈氏c-276、蒙乃尔、钽等。用户不注明,时 以3″150lb安装法兰及接液膜片材料316l供货。

图8 法兰式液位变送器外型尺寸图

法兰尺寸
螺栓孔
尺寸
规格
直径d
a
b
c
数目n
直径d
分布直径d1
3″
1501b
190
30
66
127
4
19
152
4″
1501b
228
30
89
157
8
19
190
3″
3001b
210
35
66
127
8
22
168
4″
3001b
254
38
89
157
8
22
200
