名称:带温度变送器(隔爆)热电偶/阻
编号:Pro20072491836
型号:
询价:0550-7045818
厂商:
时间:2011/3/30 9:19:40
购买:


应用

通常和显示仪表、记录仪表、电子计算机等配套使用,输出4-20mA,直接测量生产现场存在碳氯化合物等爆炸物的-200℃-1300℃范围内液体、蒸汽的气体 质以及固体表面温度。

特点

二线制输出4-20mA,抗干扰能力强;
节省补偿导线及安装温度变送器费用;
节省范围大;
冷端温度自动补偿,非线性校正电路;

工作原理

热电偶(阻)在工作状态下所测得的热电势(电阻)的变化,经过温度变送器的电桥产生不平衡信号,经放大后转换成为4-20mA电信号给工作仪表,工作仪表便显示所对应的温度值。
隔爆热电偶(阻)利用间隙隔爆原理,当腔内发生爆炸时,能通过接合面间隙熄火和冷却,使爆炸后的火焰和温度传不到腔外,从而进行测温。热电偶(阻)产生的热电势(电阻值)经过温度变送器的电桥产生不平衡信号,经放大后转换成为4-20mA的直流电信号给工人仪表,工作仪表显示出所对应的温度值。

主要技术参数

产品执行标准
IEC584
IEC751
IEC1515
JB/T5518-91
JB/T7391-94

测量范围及允差

1)热电阻测温范围及允差
型 号 分 度 号 温范围℃ 度等级 允许偏差
WZPB Pt100 -200-+500
A级 B
±(0.15+0.002ItI)
±(0.30+0.005 ItI)
WZCB Cu50 Cu100 -50-+100   ±(0.30+0.005 ItI)

2)热电偶测温范围及允差
型 号 度 号 允 差 等 级
I II
允 差 值 测温范围℃ 差 值 测温范围
WRNB K ±1.5℃ -40-375 ±2.5℃ -40-333
±0.004 ItI 375-1000 0.0075 ItI 333-1200
WRMB N ±1.5℃ -40-375 ±2.5℃ -40-333
±0.004 ItI 375-1000 0.0075 ItI 333-1200
WREB E ±1.5℃ -40-375 ±1.5℃ -40-333
±0.004 ItI 375-800 0.004 ItI 333-900
WRFB J ±1.5℃ -40-375 ±1.5℃ -40-333
±0.004 ItI 375-750 0.004 ItI 333-750
WRCB T ±1.5℃ -40-125 ±1℃ -40-133
±0.004 ItI 125-350 0.0075 ItI 133-1000

输出信号: 4-20 mA ,负载电阻250,传输导线电阻 100
输出方法: 二线制
精度等级:
温度变送器精度等级:0.1 0.2 0.5
显示器精度等级:模拟指示式2.5级;数字显示式0.5级.
供电电源:24V.DC±10℅
防护等级:IP65
防爆等级:
隔爆型:dⅡBT4 dⅡCT5 dⅡCT6
本质安全型:iaⅡCT6
绝缘电阻:仪表输出接线端子与外壳之间的绝缘电阻应不小于50.
热响应时间:
当温度出现阶跃变化时,仪表的电流输出信号变化至相当于该阶跃变化的50%所需的时间 ,通常以t0.5表示当温度变送器的阶跃响应稳定时间不超过热电偶(阻)热响应稳定时间t0.5的五分之一时,则用热电偶(阻)热响应时间作为仪表的热响应时间; 当温度变送器的阶跃热响应稳定时间不超过热电偶(阻)热响应稳定时间t0.5的二分之一时,则用温度变送器热响应时间作为仪表的热响应时间;
基本误差:
仪表的基本误差应不超过热电偶(阻)和温度变送器基本误差的合成误差。

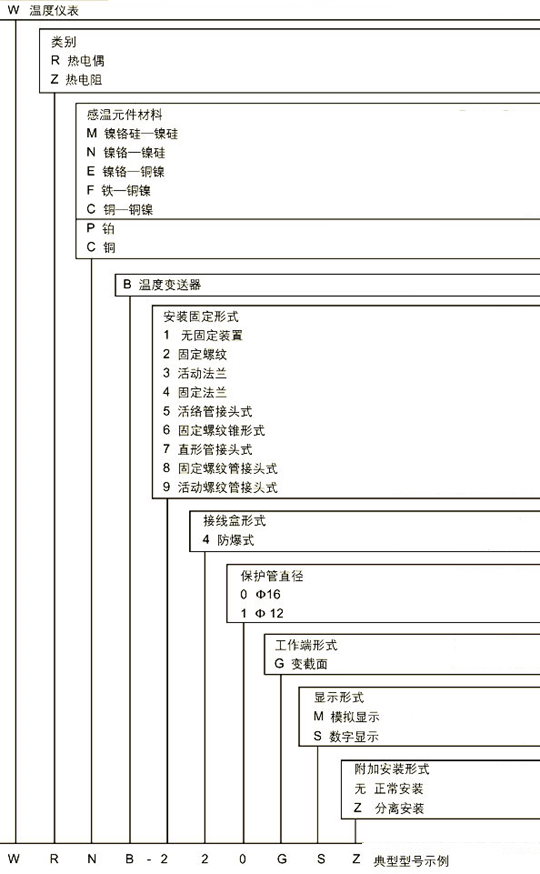

选型方式
